Structure pour toit plat

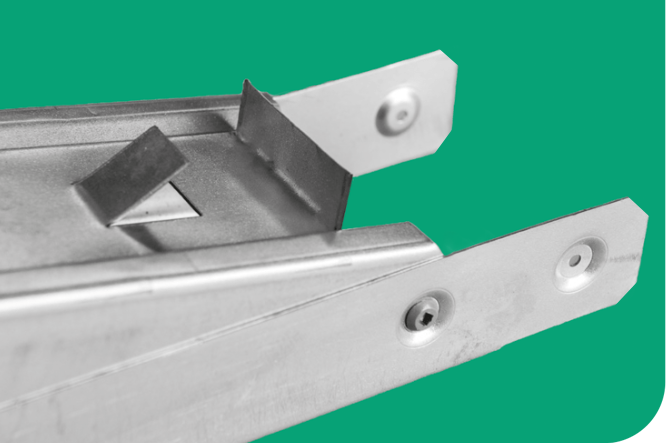

Le profilé en C garantit une structure à la fois robuste et très légère, ce qui facilite grandement la pose. Le support de lestage (adapté à votre panneau) est placé entre les deux montants, ce qui garantit un espacement parfait. En outre, nos ballasts spécialement conçus (11 kg/unité) sont placés de manière à former un ensemble homogène. Tous les montants sont également dotés d’un système de couplage permettant de relier plusieurs rangées entre elles. Une fois la structure entièrement assemblée, vous pouvez monter les panneaux solaires sur les écrous à riveter prévus à cet effet à l’aide d’attaches et de boulons M8.
Nos produits
Orientation sud
Une structure entièrement préassemblée avec une inclinaison de 12 degrés. La structure est dotée d’un système de couplage permettant de relier plusieurs rangées entre elles afin de former un ensemble plus solide. Le profilé en C peut également servir de chemin de câbles sur toute la structure.
| Modèle | A (mm) | B (mm) | C (mm) | D (°) |
|---|---|---|---|---|
| MB-Z1060 | 1060 | 262 | 150 | 12 |
| MB-Z1130 | 1130 | 272 | 1550 | 12 |
| MB-Z1180 | 1180 | 287 | 1600 | 12 |
| MB-Z1750NK * | 1750 | 297 | 1950 | 10 |
| MB-Z1750 | 1750 | 297 | 2400 | 10 |
| MB-Z2120NK * | 2120 | 410 | 2300 | 10 |
| MB-Z2120 | 2120 | 410 | 2900 | 10 |
Orientation est-ouest
Une structure en triangle complète, conçue pour accueillir 2 panneaux (est-ouest) avec une inclinaison de 10 degrés. Le profilé en C peut également servir de chemin de câbles sur toute la structure.
| Modèle | A (mm) | B (mm) | C (°) |
|---|---|---|---|
| MB-OW1060 | 1060 | 2200 | 10 |
| MB-OW1120 | 1120 | 2300 | 10 |
| MB-OW1180 | 1180 | 2450 | 10 |
