Constructie plat dak

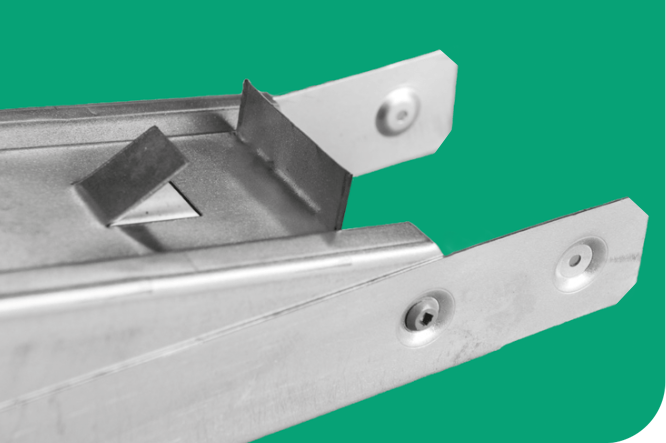

Het C profiel zorgt voor een sterke maar toch zeer lichte constructie wat de plaatsing zeer makkelijk maakt. De ballastdrager (op maat van uw paneel), wordt geplaatst tussen de 2 steunen en zorgt voor een perfecte onderlinge afstand. Hierop worden onze speciaal ontworpen ballasten (11 kg/st) geplaatst, zodat alles 1 geheel vormt. Alle steunen zijn ook voorzien van een koppeling om meerdere rijen achter elkaar met elkaar te verbinden. Eens de volledige constructie geplaatst is kan je de zonnepanelen monteren op de daarvoor voorziene klinkmoeren door middel van klemmen en bouten M8.
Onze producten
Zuidopstelling
Een volledig voor gemonteerde constructie onder een hoek van 12 graden. De constructie is voorzien van een koppeling om meerdere rijen met elkaar te verbinden tot een sterker geheel. Het C profiel kan bovendien dienen als kabelgoot doorheen de volledige opstelling.
| Model | A (mm) | B (mm) | C (mm) | D (°) |
|---|---|---|---|---|
| MB-Z1060 | 1060 | 262 | 150 | 12 |
| MB-Z1130 | 1130 | 272 | 1550 | 12 |
| MB-Z1180 | 1180 | 287 | 1600 | 12 |
| MB-Z1750NK * | 1750 | 297 | 1950 | 10 |
| MB-Z1750 | 1750 | 297 | 2400 | 10 |
| MB-Z2120NK * | 2120 | 410 | 2300 | 10 |
| MB-Z2120 | 2120 | 410 | 2900 | 10 |
Oost-westopstelling
1 Volledige driehoek, goed voor de plaatsing van 2 panelen (oost-west) onder een hoek van 10 graden. Het C profiel kan bovendien dienen als kabelgoot doorheen de volledige opstelling.
| Model | A (mm) | B (mm) | C (°) |
|---|---|---|---|
| MB-OW1060 | 1060 | 2200 | 10 |
| MB-OW1120 | 1120 | 2300 | 10 |
| MB-OW1180 | 1180 | 2450 | 10 |
